1. 产品特性：

•   工作电压：DC12V±10%；

•   工作温度：车内：-25℃～+55℃；摄像机工作温度：-25℃～+85℃；车外：-40℃～+70℃；

•   功耗：≤10W；

•   海拔：≤2500m。

•   相对湿度：≤ 95%；

•   高温老化：温度50℃保持6h工作正常；

•   电磁兼容：符合 GB/T 25119-2021 中 12.2.8、12.2.9 的规定。

2. 系统组成

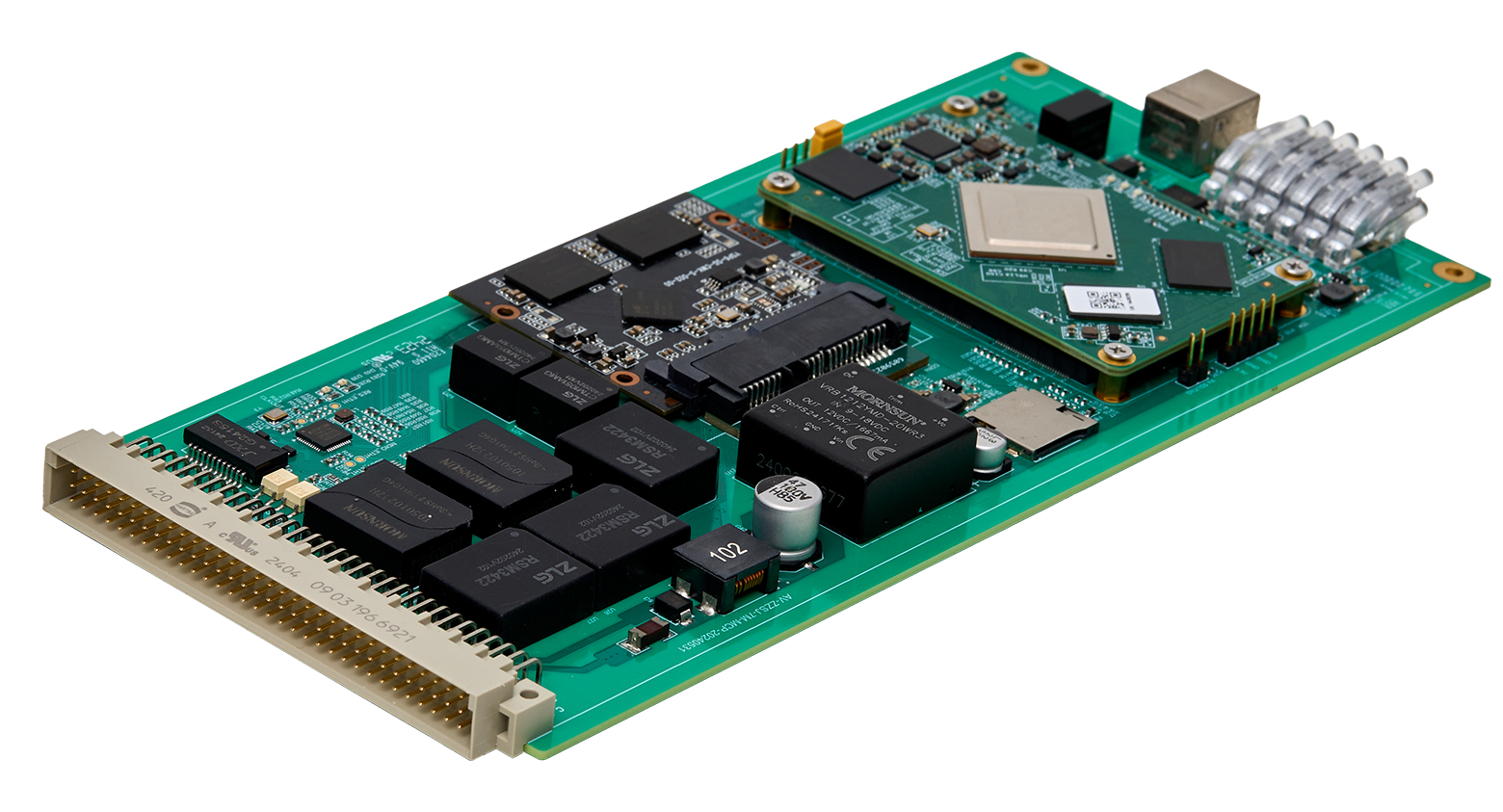

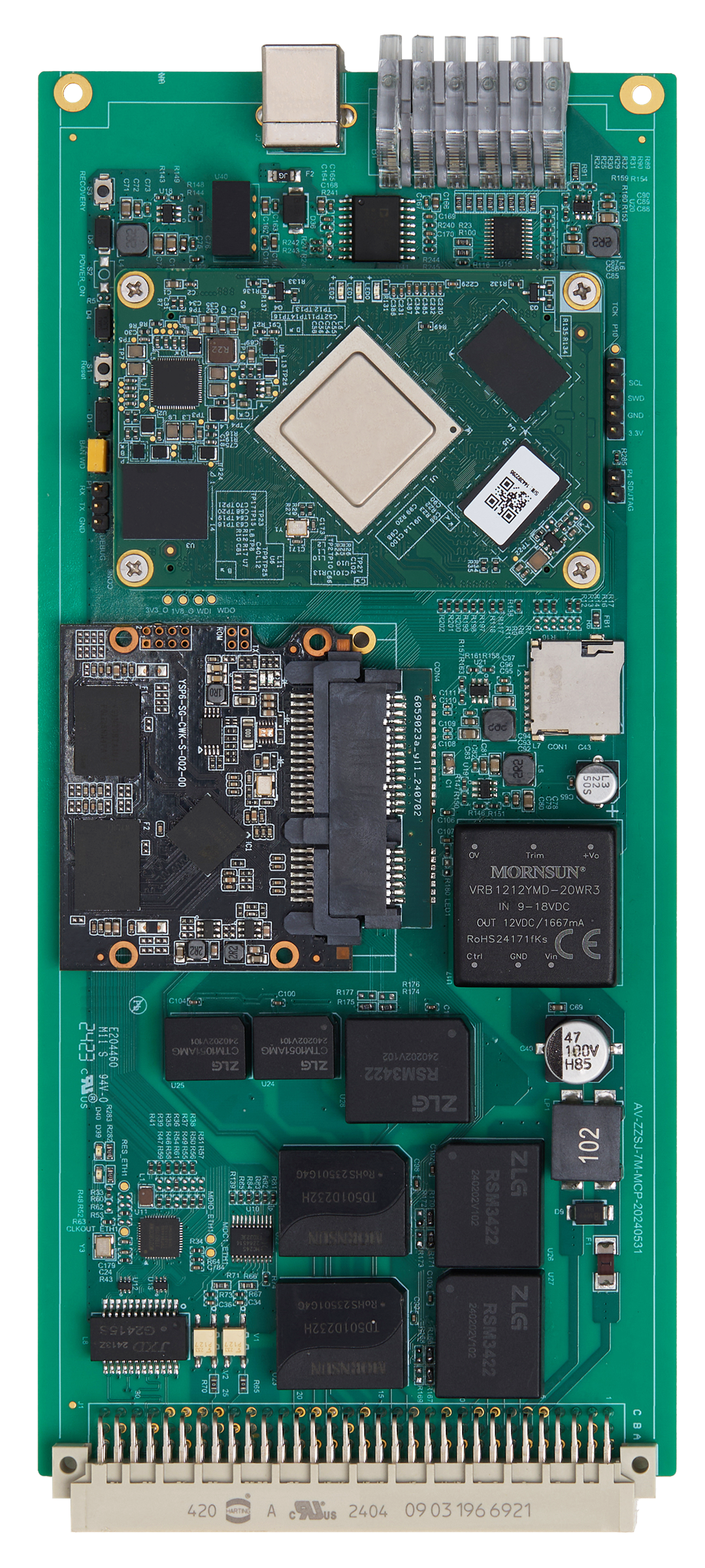

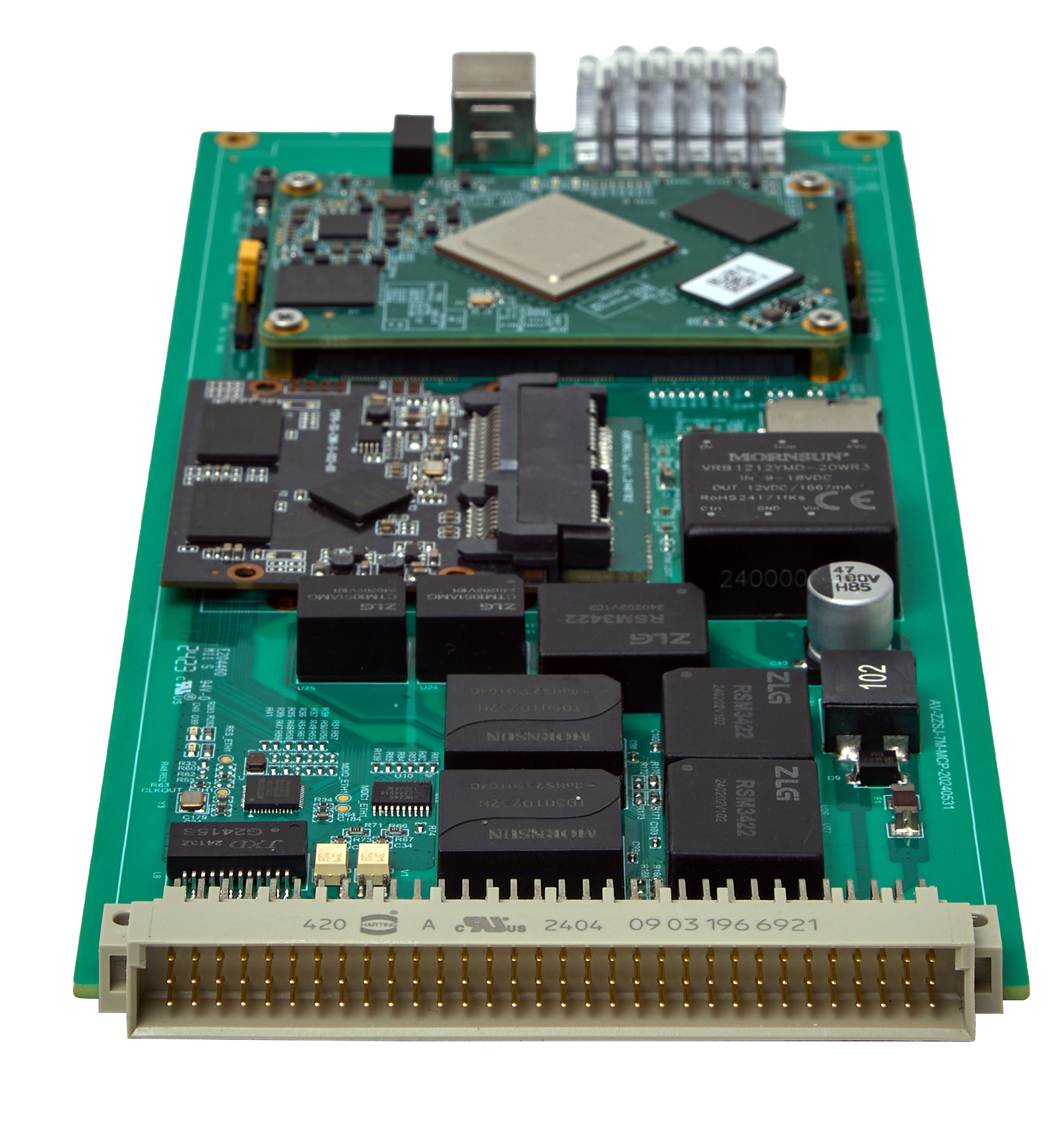

视频主控板通过内部CAN总线与主控单元通信；通过RS232与录像机通信；通过RS422与司机行为识别模块通信，预留CAN总线、RS485总线。

通信扩展单元通过网络与视频存储单元、综合单元2进行通信交换，并引出24路POE接口和4路周边人员监测板的网络接口；集成显示器通过网络与综合单元2进行通信、通过USB/RS485与控制器进行通信

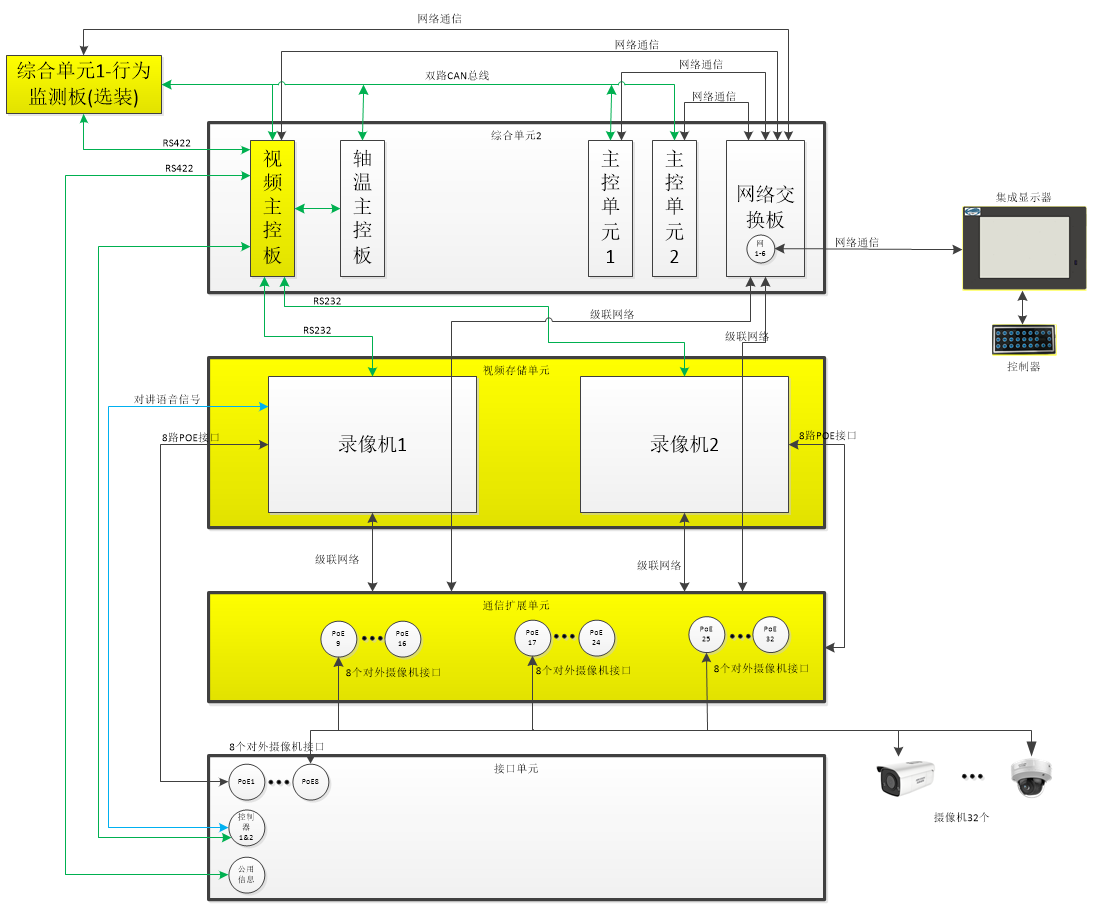

图2. 视频监控子系统通信连接拓扑图

3. 功能

3.1视频采集功能

支持不少于16路(可扩展到32路)1080P视频输入，实时采集相关监控区域的视频图像，主要对前后司机室内、前后车钩、操作间、柴油机间、车顶、传动轴、工作装置、齿轮箱等部位进行监测。

3.2信息叠加要求

视频图像上叠加GYK运行信息（包含但不限于以下信息：公里标、交路号、机车信号、速度、限速、正副司机号、车次号、车号）。

3.3报警视频联动

接收轴温系统的短路、脱落、超温等报警或火灾系统的报警信息。当接收到报警信息时，集成显示器可以自动跳转到对应报警区域的视频画面。

3.4视频存储

1)存储时间不少于30天。

2)对不同监控区域的视频支持不同的帧率、不同的分辨率进行存储。

3)存储的视频文件进行加密处理，必须使用专用播放器进行播放。

3.5视频回放

1) 可根据监控区域通道号、时间等条件在显示终端或地面设备对历史视频数据进行回放。

2) 在历史视频回放过程中，应能快进、慢放和暂停。

3.6系统自检

实时监测摄像机、各监控区域通道的录像状态、存储介质的运行状态，并将状态信息通过以太网发送给集成显示器。

3.7画面切换

1) 画面支持1/4/9/16分屏切换显示，具备触摸屏控制功能。

2) 支持自定义场景轮巡显示功能，每个场景可自定义单多画面及摄像机显示顺序，场景数量不小于8个。

3) 每个集成显示器显示内容应能自主设置，不应相互影响。

3.8定位功能

支持北斗定位功能。

3.9指纹检测功能

具有指纹检测功能，通过指纹验证后实现对司乘人员的监管。并能将司乘人员指纹信息转发给CPP。

3.10语音对讲功能

前后司机室具备通过无线与地面客户端语音对讲功能。

3.11无线传输

支持视频无线远程传输功能，平台端可远程实时预览车载端视频及录像回放下载。

3.12司机行为识别模块

具备运行过程中监测司机出现视野偏离、疲劳、离岗、打电话等间断瞭望现场，发送给主控单元CPP。
