1. 功能简介

表1.1产品型号与功能

1.2 产品特性

• 额定电压：DC24V，供电范围DC9V-36V；

• 2路M12接口网络维护通讯

• 1路RS485通讯接口

• 1路RS232通讯接口

• 2路DB9(MVB)

• 14路模拟量输入

•   40路数字量输入

• 40路数字量输出

• 主控器额定功率：<10W；

• 工作温度范围：-40~70℃；

• 工作湿度：≤95%；

• 运输和储存温度：-40~85℃；

• 网络接口：双以太网+双MVB；

• 程序升级方式：以太网和USB；

• 时钟同步功能：具备；

• 参数存储器优先采用EEPROM，存储空间不低于8KB

• 故障存储空间为非易失性永久存储空间，容量不低于8MB

• 正常存储周期1S；

• 故障状态采集周期200ms；

• 正常数据过容量：≥6个月；

• 故障数据过容量：≥6个月；

• MTBF时间为35632.7小时；

1.3 系统设备组成

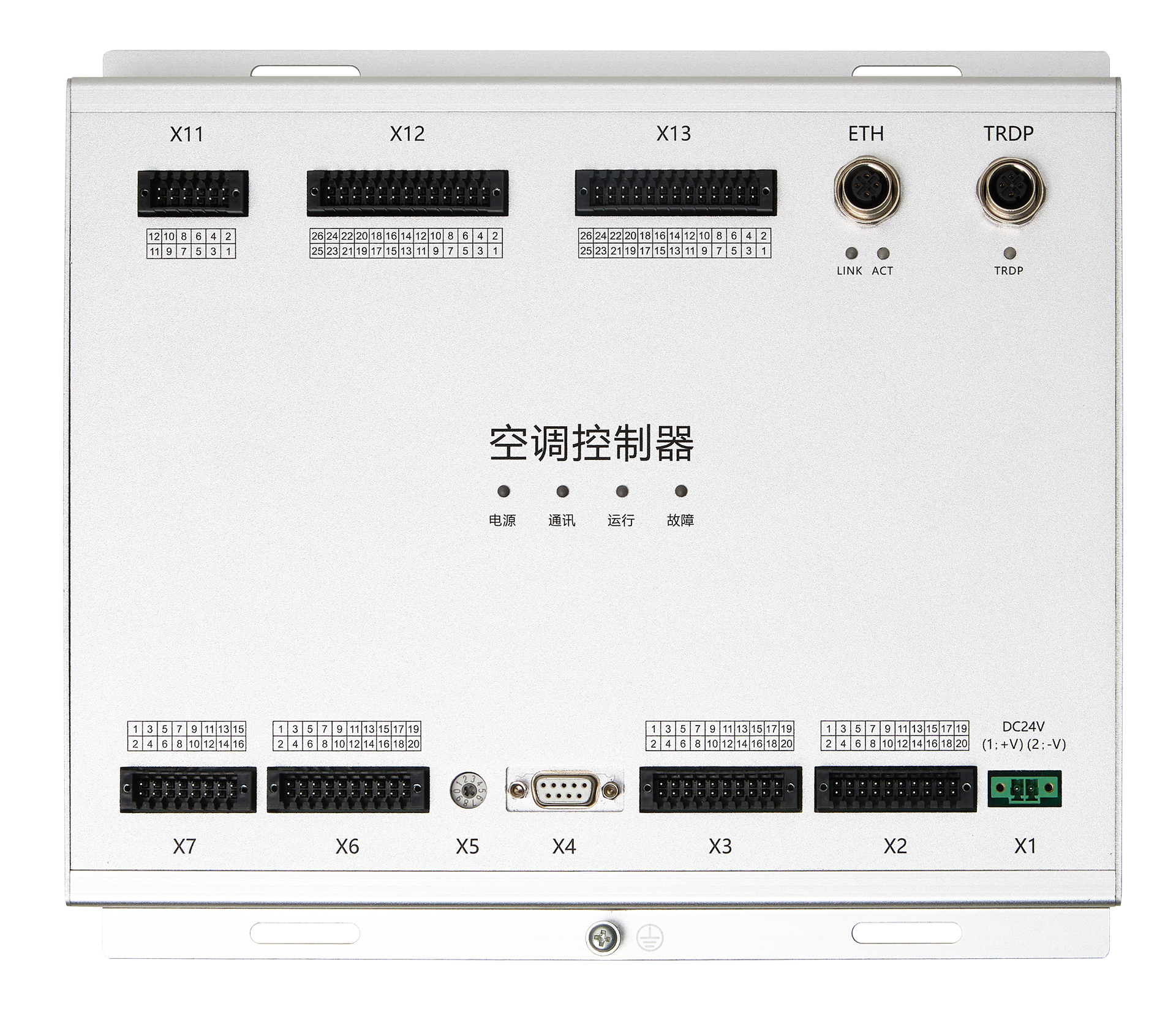

u空调控制器箱体组成

u空调控制器PCB电路板

u空调控制器通讯连接器

u采用不锈钢及铝合金组合盒体结构，表面喷漆处理；

u采用扁平金属盒体结构；

u重量：约2.5公斤；

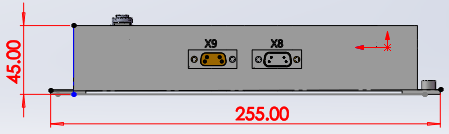

u外型尺寸：286mm×255mm×45mm

表1.2 基本规格

1.5 电源(X1)

输入电源为24V±10%，功率约15W。

                         表1.3电源接口定义

1.6 数字量输入（X2，X3）

    40路数字量输入，所有数字量输入信号采用光电隔离方式

1.7 RS232接口（X4）

     一路RS232接口，用于调试终端。RS232物理接口采用DB9，固定方式为公制M3

1.8 旋转编码器（X5）

     X5为0—9的圆盘式拨码开关，用于设定车厢号，以确定通讯地址选择

1.9 温度信号（X6）

   温度信号

温度传感器pt100：热电阻方式（三线制），误差为±0.5℃，分辨精度达到±0.2℃，温度采10路

温度传感器NTC ：误

差为±0.5℃，分辨精度达到±0.2℃，温度采集10路。

1.10 模拟量输入（X7）

4路模拟量输入（4-20mA或0~10V）信号

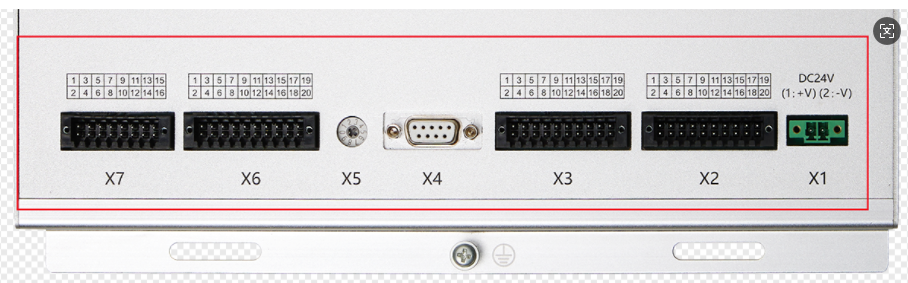

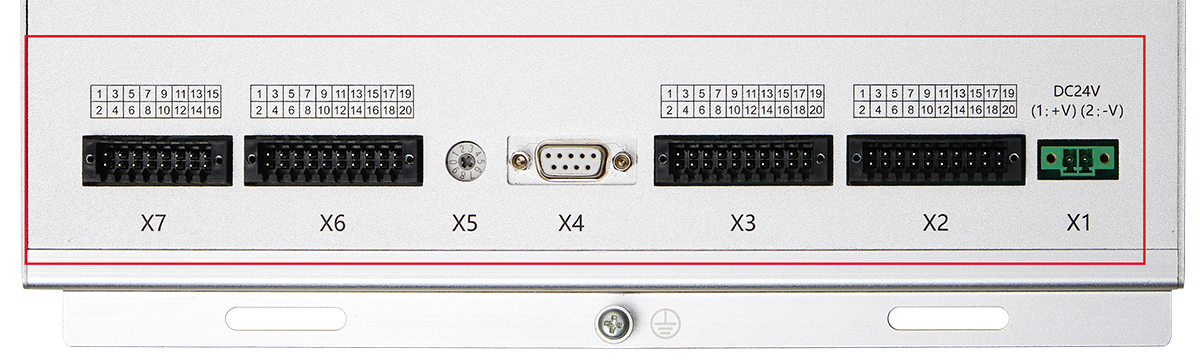

图1 X1-X7示意图

1.11 MVB通信（X8 X9）

   X8和X9是MVB通讯接口，MVB采用标准HANTING的DB9接口，其中MVB-X8为针、MVB-X9为孔，MVB-X8和MVB-X9内部连线在PCB上实现

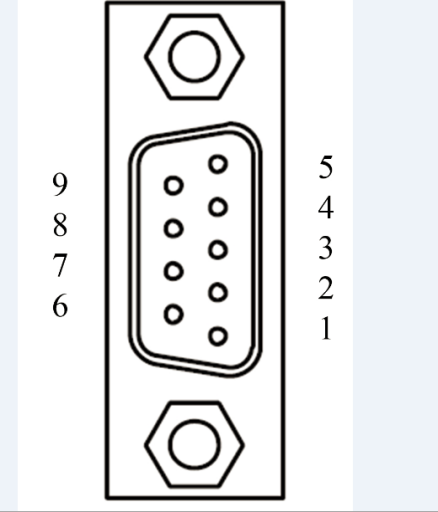

       针式接口（X8）的定义：

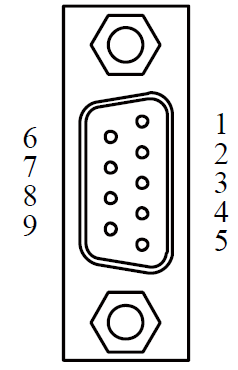

孔式接口（X9）的定义：

注意：线径0.75mm²，转换器作为MVB网络终端时，需要使能120欧姆的电阻

1.12 RS485接口（X10）

3路独立的RS485接口

1.13 数字量输出（X11 X12）

1.14   USB维护接口（X13）

       X13为调试维护接口，用于连接PC上位机进行参数配置、运行监控等功能。为B型USB接口。

1.15 TRDP和以太网维护接口（X14 X15）

    X14和X15使用M12-D公头连接器（自带防尘堵），设备端采用孔式、接线端采用针式。

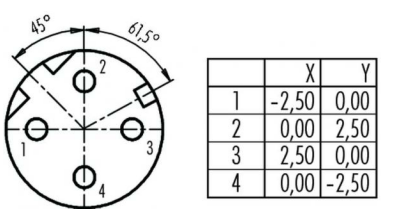

插头名称：头M12连接器，设备上自带与其匹配的插座， M12 端口的引脚分布及接口定义如下：

注：线径4×0.75mm²，网线的屏蔽层可通过M12金属连接器外壳接机壳地

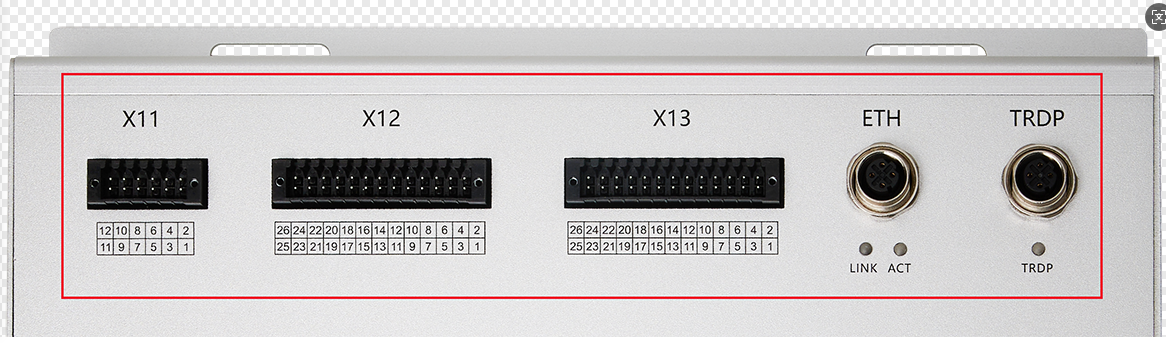

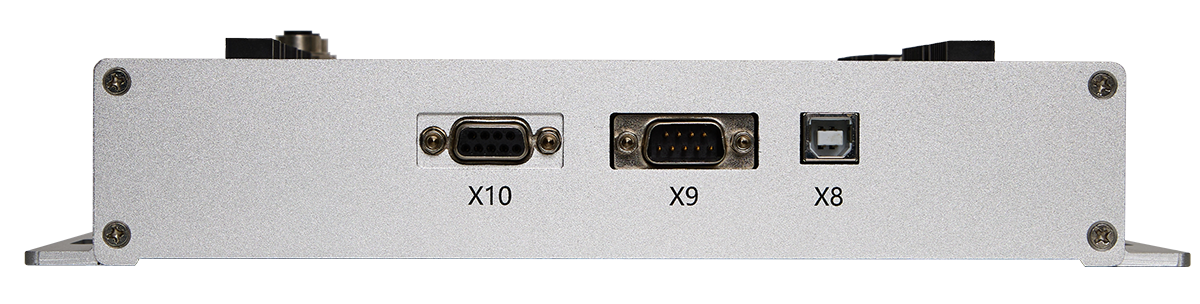

图2 X10-X15 示意图
