1.1 功能简介

表1.1产品型号与功能

1.2 产品特性

• 额定电压：DC110V，供电范围DC40V-160V；

• 2路M12接口网络维护通讯

• 4路RS485通讯接口

• 1路CAN通讯接口

• 12路模拟量输入

• 72路数字量输入

• 41路数字量输出

• 主控器额定功率：<15W；

• 工作温度范围：-40~70℃；

• 工作湿度：≤95%；

• 运输和储存温度：-40~85℃；

• 网络接口：双以太网；

• 程序升级方式：以太网和USB；

• 时钟同步功能：具备；

• 参数存储器优先采用EEPROM，存储空间不低于8KB

• 故障存储空间为非易失性永久存储空间，容量不低于8MB

• 正常存储周期1S；

• 故障状态采集周期200ms；

• 正常数据过容量：≥6个月；

• 故障数据过容量：≥6个月；

• MTBF时间为35632.7小时；

1.3 系统设备组成

u空调控制器箱体组成

u空调控制器PCB电路板

u空调控制器通讯连接器

1.4 产品结构、重量、尺寸

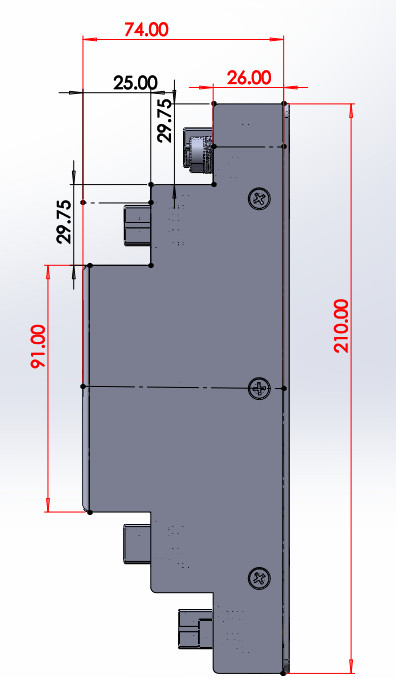

如图所示（单位：MM）。

u采用铝合金组合盒体结构，表面氧化工艺；

u 采用扁平金属盒体结构；

u 重量：约2.5公斤；

u最大外型尺寸：360mm×210mm×74mm

表1.4 基本规格

1.5 电源(XS5)

输入电源为110V，功率约15W。

表1.5电源接口定义

1.6 数字量输入（XS1，XS2，XS3，XS4）

72路数字量输入，所有数字量输入信号采用光电隔离方式。

1.7 温度信号（XS9,XS10,XS11）

温度传感器NTC ：误差为±0.5℃，分辨精度达到±0.2℃，温度采集10路。

12路模拟量输入（4-20mA或0~10V）信号。

    3路独立的RS485接口,1路CAN接口。

32路单路数字输出，9路双路数字输出。

USB1为调试维护接口，用于连接PC上位机进行参数配置、运行监控等功能,为B型USB接口。

USB2为软件平台烧录接口。

    X14和X15使用M12-D公头连接器（自带防尘堵），设备端采用孔式、接线端采用针式。

图2.5 双以太网TRDP接口

插头名称：头M12连接器，设备上自带与其匹配的插座， M12 端口的引脚分布及接口定义如下：

注：线径4×0.75mm²，网线的屏蔽层可通过M12金属连接器外壳接机壳地.
