闸瓦-走行部温度监测系统
闸瓦-走行部温度监测系统

走行部温度监测装置集检测技术、数字信号处理技术、计算机控制技术、通讯技 术于一体,可以实时在线测量、记录并储存闸瓦、踏面、齿轮箱、分动箱、轴箱 轴承的实时温升,具有实时监测和报警功能。
立刻预约
4008742688
产品详情

1. 功能简介

1.2   产品特性

• 主机与显示器的额定电压:标称 DC24v (DC18V-DC36V)

• 冲击和振动满足IEC61373-2010的要求。

• 主机与显示器的工作温度:-25-70 °C。

• 主机功耗<10W (不含前置器和显示屏);显示器功耗: <5W。

• 主机电气接口:1个电源接口、一个电源自锁开关

2个显示器总线接口(RS485+24v电源)

1个接线盒总线接口(RS485+24v电源)

1个USB-A Host

1个USB-B Device

5G天线接口(可选)

以太网接口(可选)

TRDP接口(可选)

显示器电气接口:电气接口:2个显示器总线接口(RS485+24v电源)

主机外形尺寸(257*200*95)MM;显示器外形尺寸(185*100*45)MM

u安装条件:

1)    监测主机安装在能防止风、沙、雨、雪、水、汽直接侵袭的车体内,

车内设备防护等级:不低于IP52。

2)   车外设备防护等级: IP67,应能承受风、沙、雨、雪的侵袭及车辆

清洗时清洗剂的作用。

报警级别:分为故障预警(温度大于150℃) 、故障报警(温度大于300℃)

检测周期循环检测周期不大于 5 s。

测量精度误差不大于±5℃。

主机挂接接线盒数量最多可同时连接6个接线盒。

主机挂接显示器数量最多可同时连接6个显示器。

接接线盒挂接温度传感器数量最多可接8个温度传感器,到接线盒最远电缆长 度20m。


1.4   主要功能


1.4.1 车轮闸瓦温度监测功能

可实时监测、显示车轮闸瓦的温度,显示器能同时显示车辆号、各车轮闸瓦温度 、时间、车辆号、温度信息、报警信息。显示器声、光同时报警,并具有记录、 查询、转储和数据分析功能。

1.4.2 主机报警功能(报警参数可设置)

1)轮对闸瓦高温报警:当闸瓦温度大于等于300℃时,主机指示灯显示报警。

2)异常报警:当闸瓦温度传感器状态为故障状态,状态持续5秒以上,主机指示 灯显示报警。

1.4.3 主机数据记录功能

a)车轮闸瓦温度监测报警装置具有车轮闸瓦温度数据记录功能,记录日期、时间 、车号、车辆号、温度监测盒号、车轮闸瓦所在的轴号、车轮闸瓦温度信息等内 容。

b)报警状态下记录的项目:

记录日期、时间、车号、车辆号、车轮闸瓦所在的轴号、车轮闸瓦温度接线盒号 、温度值,报警等级。

c)正常状态下记录的项目:

记录日期、时间、车号、车辆号、车轮闸瓦所在的轴号、车轮闸瓦温度接线盒号 、温度值。

d)数据记录条件:

开机自检后记录一次正常信息。

正常情况下,每10分钟记录闸瓦温度信息。

e) 当某一车轮闸瓦温度变化超过2℃时,记录一次该车轮闸瓦温度信息。

f) 当闸瓦温度大于等于300℃时或异常工作状态, 每3秒记录一次该车轮闸瓦报 警信息。

g)当报警温度正常后,记录一次报警恢复信息。

h)当解除报警音后,记录一次解除报警信息。

记录的数据能够通过连接USB线转录到地面计算机系统,通过分析软件进行统计 、分析及打印。

采用U盘方式转储记录文件,分析软件可对车轮闸瓦温度数据进行保存、统计、 分析,记录数据可用于温度异常分析及设备检修。主要有以下功能:

i)以数据库方式存储数据,可以查询历史数据;

j)可以按一定条件检索和统计车轮闸瓦温度及报警信息;

k)按时间均匀显示轴号、车轮闸瓦温度信息曲线,可在曲线上直接显示时间、车 轮及闸瓦温度;

1.4.4 显示器报警功能(报警参数可设置)

1)显示器定点报警:当车轮闸瓦温度大于等于300℃时,显示器声光报警。

2)显示器异常报警:传感器故障、接线盒通信故障,状态持续5秒后,显示器声 光报警。报警时显示器将产生声光报警,并显示报警的车轮闸瓦所在的轴号,提 醒乘务人员及时停车和检查。


2.   硬件描述

2.1 尺寸信息

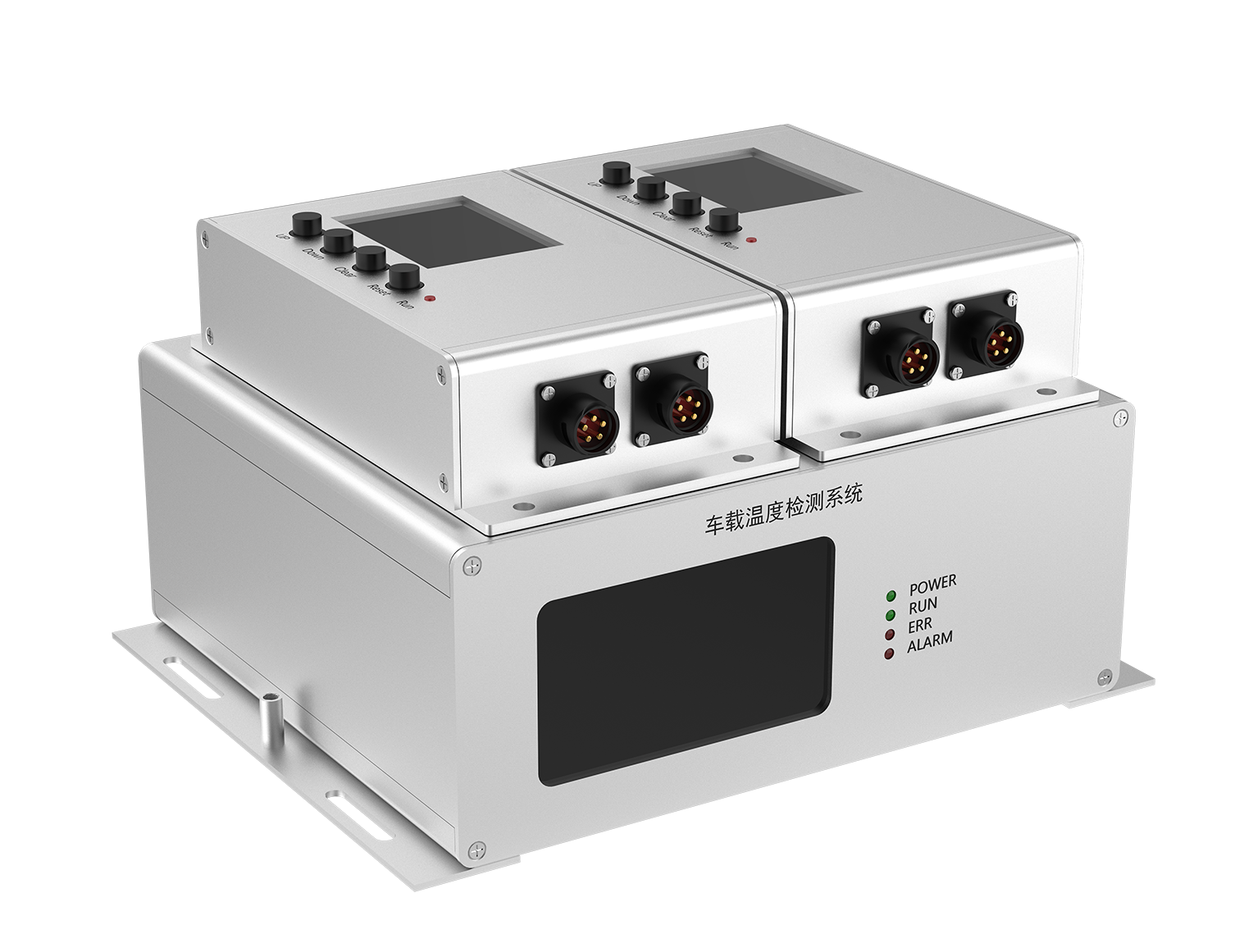

主机尺寸(宽×深×高):257mm*200mm*95mm(如下图所示)

显示器尺寸(宽×深×高):185mm*100mm*45mm(如下图所示)

2.2 接口描述

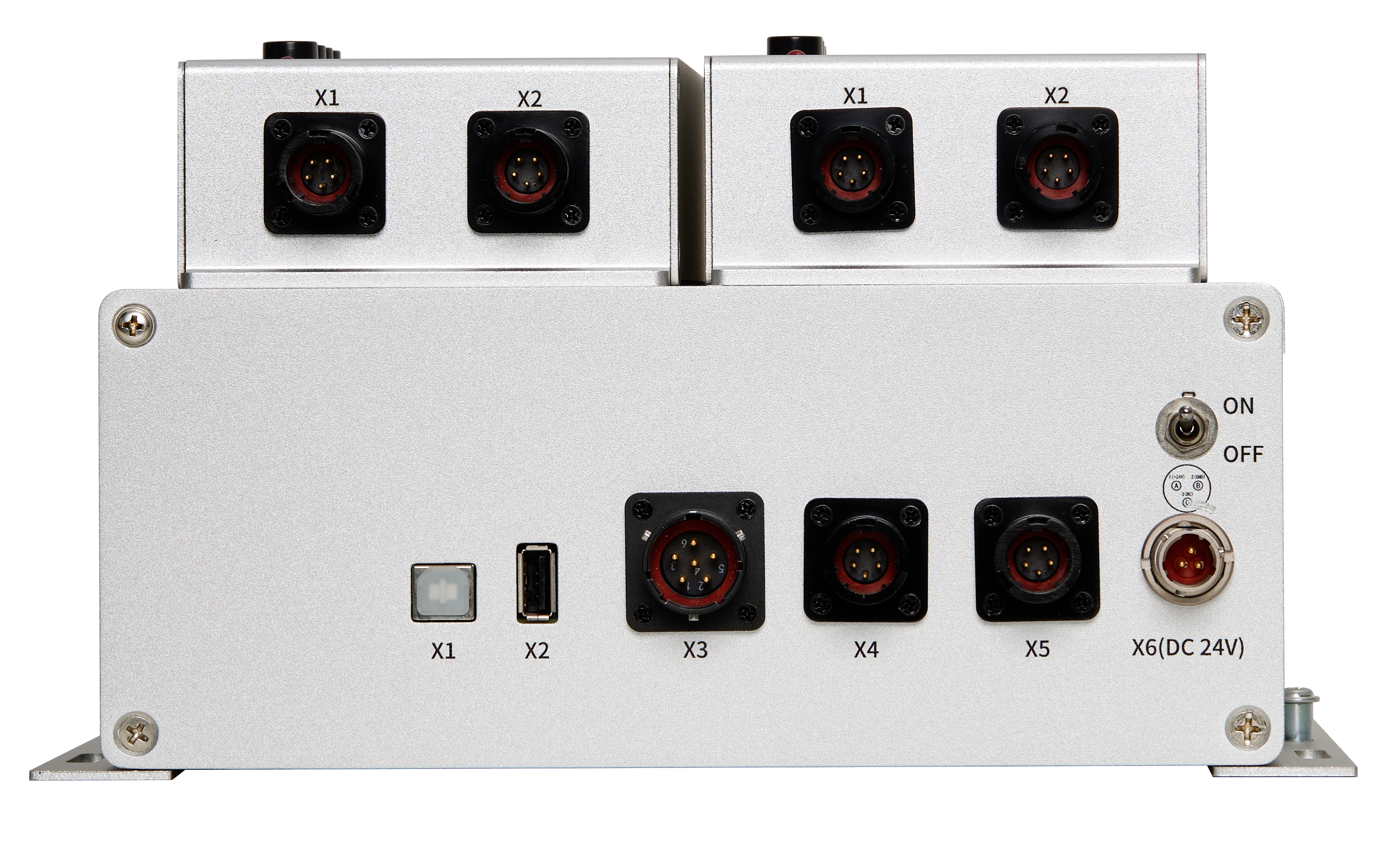

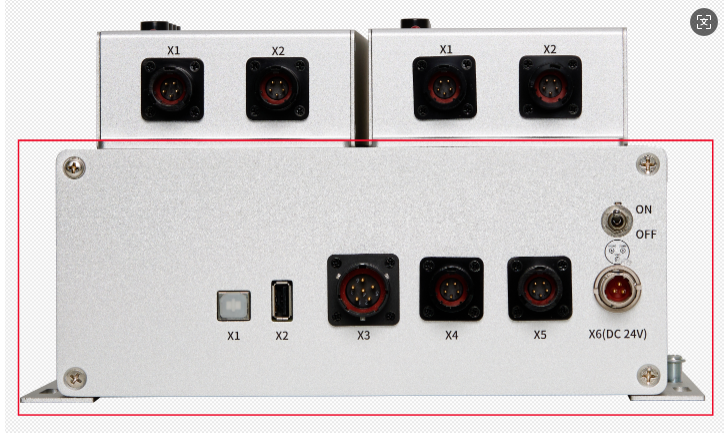

主机后视图:


2.2.1   X1为 USB 维护接口

X1 为调试维护接口,用于连接 PC 上位机进行参数配置、运行监控等功能。为 B 型 USB 接口。

2.2.2   X2为USB-A Host接口

导入和导出车厢配置文件和历史日志、日志文件转存。

2.2.3   X3为接线盒总线接口(RS485+24v电源)

X3使用型号FQWZR1806J-A的圆形连接器,其引脚分布及接口定义如下:



接线盒总线接口 x3



FQWZR1806J-A

1

24V

2

GND

3

485A

4

485B

5

-

6

屏蔽


2.2.4   X4与X5为显示器总线接口(RS485+24v电源)


X4,X5为型号FQZR1405J的圆形连接器。其引脚分布及接口定义如下:






总线接口X4



FQZR1405J

1

24V

2

GND

3

485A

4

485B

5

屏蔽





总线接口X5



FQZR1405J

1

24V

2

GND

3

485A

4

485B

5

屏蔽




2.2.5     X6为电源接口

X6正上方为电源自锁开关。电源接口x6为DC24v接口,采用型号为YLH14N0803aJ-A 的圆形连接器。其引脚分布及接口定义如下:


引脚号

引脚含义

A

24V

B

GND

C

屏蔽

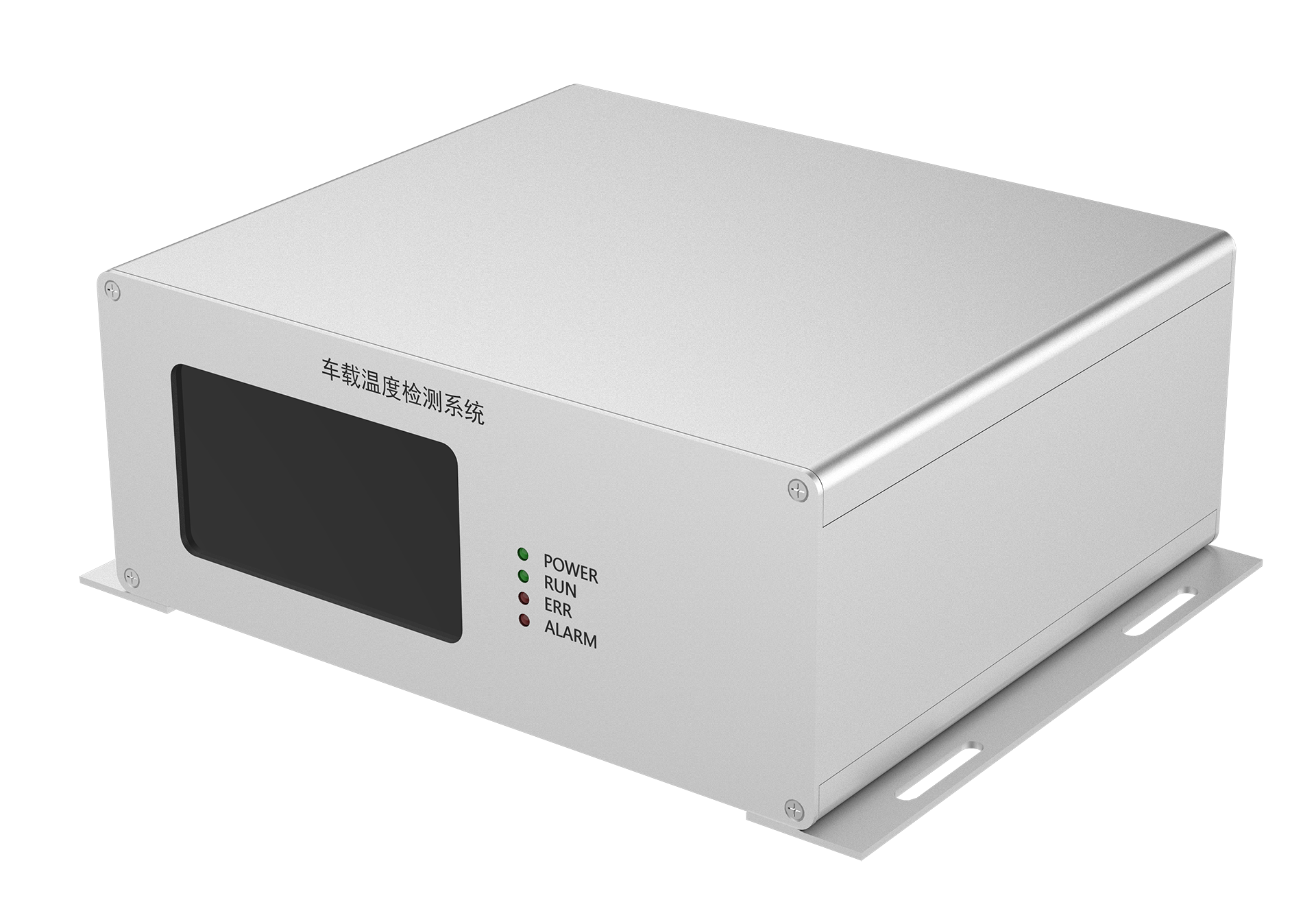

主机正视图


图2.2.6


2.2.6 主机指示灯 定义如下

灯号

定义

备注

Power

电源灯

正常:常亮

异常:闪烁或熄灭

Run

工作指示灯

正常:闪烁

异常:常亮或熄灭

Err

报警

正常:熄灭

异常:常亮

Alarm

警示灯

正常:熄灭

异常:闪烁

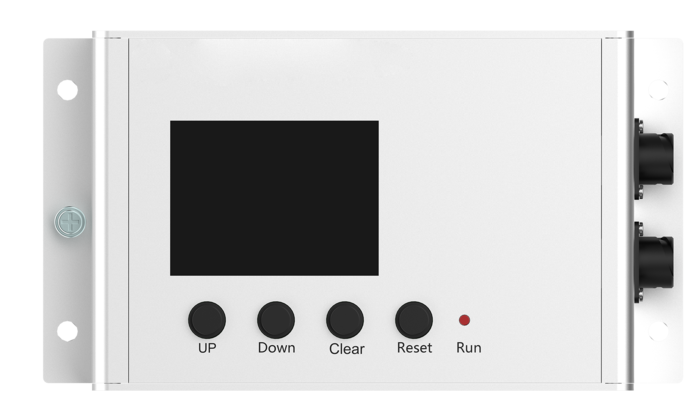

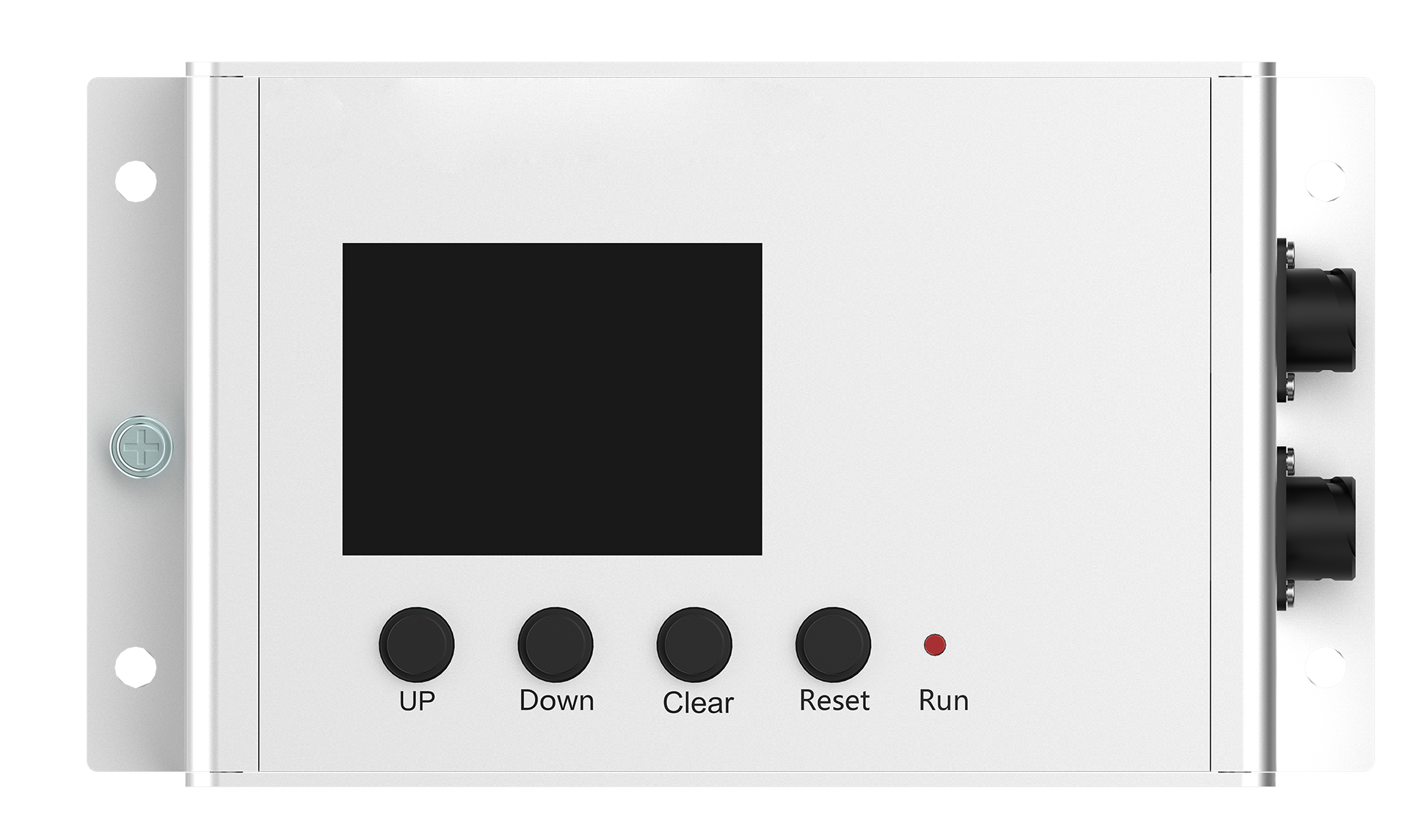

显示器俯视图:



图2.2.7

2.2.7   显示器按钮定义如下:


按钮

按钮定义

Up

上翻页

Down

下翻页

Clear

报警消音

Reset

重置报警信息

Run

正常时熄灭,有报警信息时常亮


显示器右视图:


图2.2.8


2.2.8   X1、X2 为显示器总线接口(RS485+24v电源)

X1,X2为型号FQZR1405J的圆形连接器。其引脚分布及接口定义如下:





总线接口X1



FQZR1405J

1

24V

2

GND

3

485A

4

485B

5

屏蔽





总线接口X2



FQZR1405J

1

24V

2

GND

3

485A

4

485B

5

屏蔽
